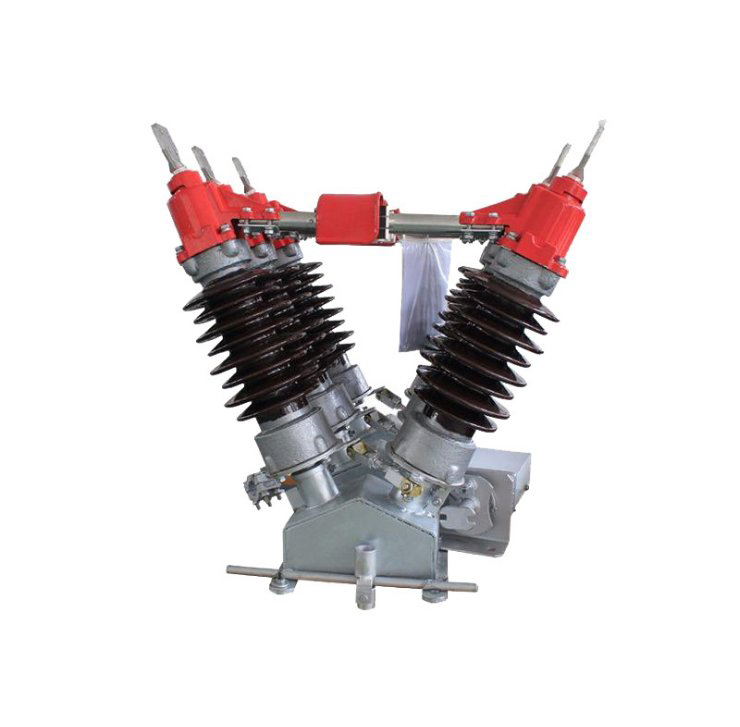

GW5-40.5戶外高壓隔離開關
發表于：2024-01-31 10:51 發布者：admin
一、概述：
本產品為雙柱水平斷口中間開啟式，可以一側或兩側附裝接地開關。90°傳動的隔離開關采用CS17型人力操作機構進行三極聯動操作；180°傳動的隔離開關采用CJ6型電動機操動機構或CS17G型人力操作機構進行三極聯動操作；接地開關采用CS17G型人力操動機構三極聯動操作。

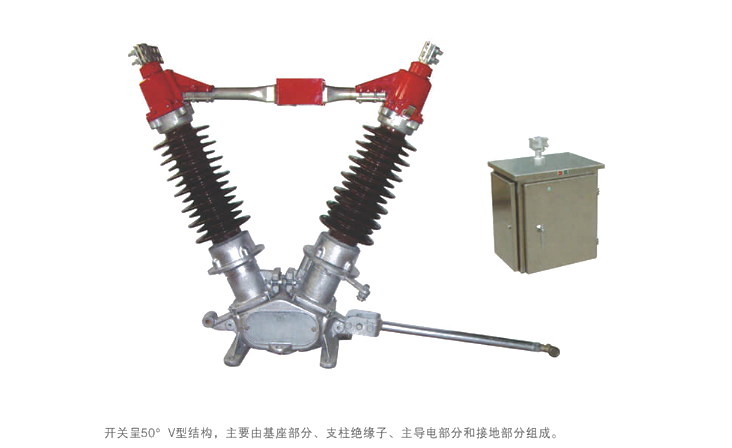

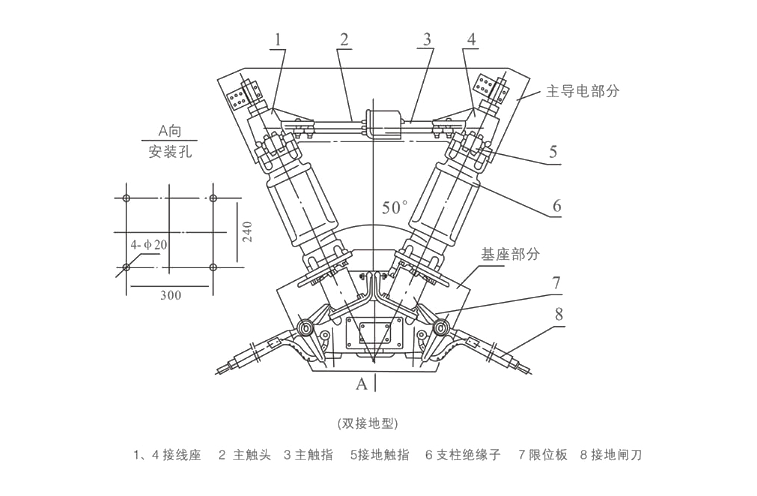

隔離開關屬雙柱V形水平開啟式，各單級都由基座、支柱絕緣子、出線座及觸頭等部分組成，由成50°夾角的兩個支座、兩支柱絕緣子相互夾角地安裝在基座兩端地軸承上，且與基座垂直。主導電部分分別安裝在兩支柱絕緣瓷瓶上方，隨支柱絕緣瓷瓶作約90°轉動。出線座中的紫銅編織帶軟連接分別緊固在導電桿和接線板上，接線板供用戶連接線路之用。中間觸頭部分的觸指成對裝配，采用自力型觸指，其形式為轉入式，以減少分、合閘時觸頭與觸指間的磨損，提高使用壽命。隔離開關附有接地開關時，主導電回路與接地開關的連鎖用基座上的扇形板與弧形板保證，在主導電回路合閘時，接地開關不可合閘，接地開關合閘時，主導電回路不可合閘。
二、產品特點：
1.隔離開關采用雙柱中開、觸頭轉入式結構，具有自動清潔觸頭的能力，提高了接觸可靠性；
2.觸指采用高強度、高導電率、高彈性的新型材料制造。依靠觸指自身的彈力夾緊觸頭，避免了目前因彈簧銹蝕、發熱退火而引起的觸頭夾緊力降低，接觸電阻增加，觸頭發熱加劇的惡性循環；
3.隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入，使軸承、二硫化鉬鋰基鋰基潤滑脂永遠工作在良好的環境中，軸承永不生銹、潤滑脂無法流失，永不干涸，使隔離開關長期運行后的操作力矩不會增加。采用不銹鋼軸銷與無油自潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、永不銹蝕。
三、完善化隔離開關特點說明
1.全部采用熱鍍鋅工藝防腐處理，熱鍍鋅不能保證配合要求轉動的部位一般均采用不銹鋼材料，緊固件M8以下采用不銹鋼，其余均采用熱鍍鋅。
2.導電部分銅管軟連接型，中間觸頭為“握手”式自力型觸指，彈簧外壓式無電流通過，隔離開關只有中間一個接觸點，其余均用軟連接固定聯接。
采用新的觸頭結構，將觸片一端與觸座固定，靠觸片變形及彈簧產生接觸壓力，使觸指末端的滑動接觸改為固定接觸，提高導電:可靠性；
3.觸指彈簧改為外置式，以避免彈簧分流；
4.瓷件上、下帽采用熱鍍鋅防銹，并根據使地區污穢等級的不同可選用不同爬距的瓷件；在生產制造過程中按正差控制，爬電距離設計時將公稱值較標準值設計的高。
5.開關用支柱絕緣子強度密度大，穩定可靠，配方采用高強度瓷料制造，減少了產品強度的分散性，增加了產品的抗拉強度，結構設計時已對產品已有較大的強度預留度，使產品在運行中保證穩定可靠。

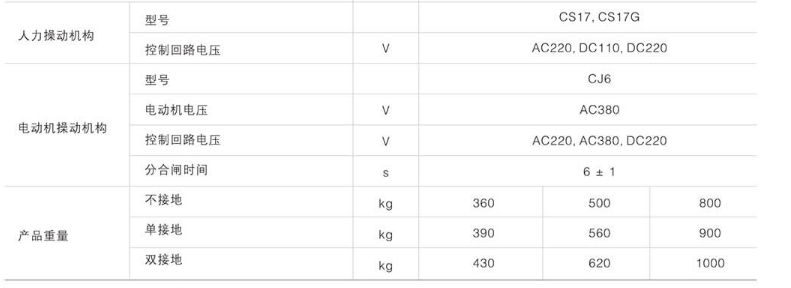

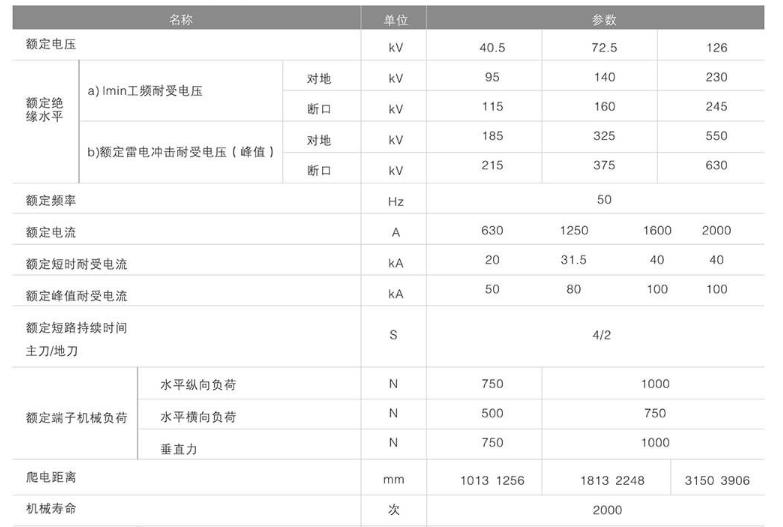

四、GW5-40.5、72.5、126(DW)型戶外高壓隔離開關技術參數
